TRI SYSTEM性能
本公司以品质第一主义、以顾客满意为目标,带着好品质将塑造好结果的信念,热衷于品质保证作业中。
TRI品质保证系统通过引张力试验保证强力接合力,并通过氦气泄漏试验保证优秀的屏蔽性。
试验条件
在如下彻底的试验条件下,保证产品品质。
测量时间 |
|
---|---|
恒温恒湿试验条件 |
|
热冲击试验条件 |
|
屏蔽性・防水性测量 - 氦气泄漏试验

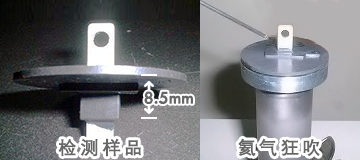

利用比水分子还小的氦气分子(氦气)评价屏蔽性及防水性。用屏蔽性测试设备进行泄漏测试。

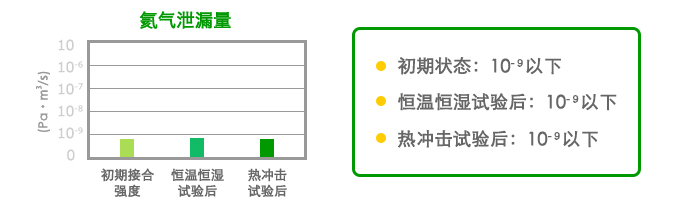

铝和PPS树脂
在下列各状态中实施氦气泄漏试验。
铜和PPS树脂
在下列各状态中实施氦气泄漏试验。
测量接合强度 - 接合引张力试验

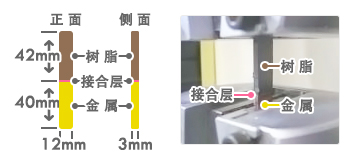

将形成接合膜的金属通过插入射出成型而接合树脂后,使用精密负重测量器测量接合强度。

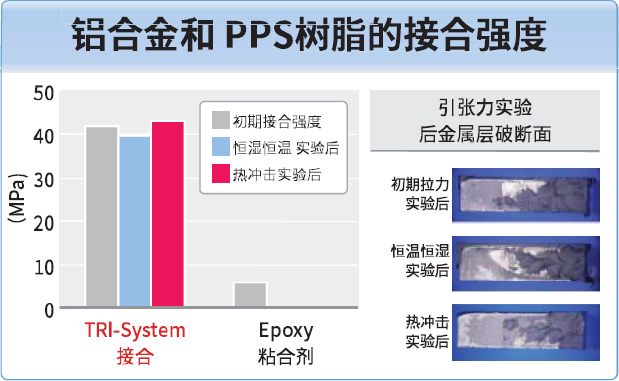

铝和PPS树脂
在各状态中利用接合铝和PPS树脂的试片实施引张力试验。

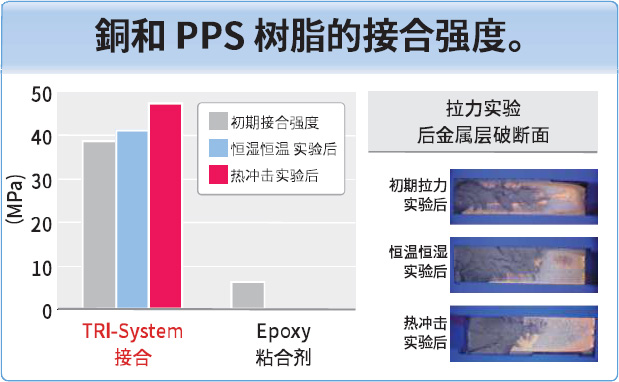

铜和PPS树脂
在各状态中利用接合铜和PPS树脂的试片实施引张力试验。
Internal joining technology of metal and resin
Item | Tensil Strength | He leakage test | High-temp&hum | Thermal shock | Remarks |
---|---|---|---|---|---|
Copper(Cu) | 25~35Mpa | OK | 25Mpa~ | 25Mpa~ | Mass production step |
Aluminum(AL) | 35~45Mpa | OK | 25Mpa~ | 25Mpa~ | |
Stainless(SUS) | 30~40Mpa | OK | 25Mpa~ | 25Mpa~ | Completed Development |
Titanium(Ti) | 30~40Mpa | OK | 25Mpa~ | 25Mpa~ | |
Iron(Fe) | 30~40Mpa | OK | 25Mpa~ | 25Mpa~ | |
Magnesium(Mg) | 30~40Mpa | OK | 25Mpa~ | 25Mpa~ | |
Zinc(Zn) | 30~40Mpa | OK | 25Mpa~ | 25Mpa~ | Mass production technology |
Tin(Sn) | 30~40Mpa | OK | 25Mpa~ | 25Mpa~ | |
Nickel(Ni) | 20~25Mpa | - | - | - | In development |
Applicable resin to TRI System※Used Material:AI
classi cation | PBT | PPS | PA | PPA | TPE | TPU | PCT | PEEK | PP |
---|---|---|---|---|---|---|---|---|---|
Bonding properties |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
