TRI SYSTEM 성능

TRI SYSTEM 성능

TRI SYSTEM 성능

시험조건

다음과 같은 철저한 시험조건 하에서 제품 품질을 보증하고 있습니다.

측정시간
  • 초기
  • 항온항습시험후
  • 열충격시험후
항온항습 시험조건
  • 온도 : 80℃
  • 습도 : 95%
  • 시간 : 200시간
열충격 시험조건
  • 온도조건1 : 80°C 30분
  • 온도조건2 : -40°C 30분
  • 사이클 : 150

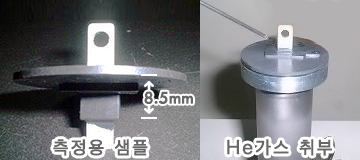

차폐성・방수성 측정 – 헬륨 리크 시험

引張力テスト 수분자보다 작은 헬륨분자 가스(헬륨가스)를 이용하여 차폐성・방수성 평가를 진행합니다.
차폐성 실험용 장치로 누출을 확인합니다.

알루미늄과 PPS 수지

이하의 각 상태에서 헬륨리크 시험을 실시합니다.

알루미늄과 PPS 수지

동과 PPS 수지

이하의 각 상태에서 헬륨리크 시험을 실시합니다.

동과 PPS 수지

ヘリウムリーク結果

접합 강도 측정 - 접합 인장력 시험

접합 인장력 시험 접합막을 형성한 금속을 인서트 사출 성형에 의해 수지를 접합 한 후 정밀 하중 측정기를 사용하여 접합 강도를 측정합니다.

알루미늄과 PPS 수지

알루미늄과 PPS 수지 각 상태에서 알루미늄과 PPS수지를 접합한 시편을 이용하여 인장력 시험을 실시합니다.

동과 PPS 수지

동과 PPS수지 각 상태에서 동과 PPS수지를 접합한 시편을 이용하여 인장력 시험을 실시합니다.

인장 시험 결과

Internal joining technology of metal and resin

Item Tensil Strength He leakage test High-temp&hum Thermal shock Remarks
Copper(Cu) 25~35Mpa OK 25Mpa~ 25Mpa~ Mass production
step
Aluminum(AL) 35~45Mpa OK 25Mpa~ 25Mpa~
Stainless(SUS) 30~40Mpa OK 25Mpa~ 25Mpa~ Completed
Development
Titanium(Ti) 30~40Mpa OK 25Mpa~ 25Mpa~
Iron(Fe) 30~40Mpa OK 25Mpa~ 25Mpa~
Magnesium(Mg) 30~40Mpa OK 25Mpa~ 25Mpa~
Zinc(Zn) 30~40Mpa OK 25Mpa~ 25Mpa~ Mass production
technology
Tin(Sn) 30~40Mpa OK 25Mpa~ 25Mpa~
Nickel(Ni) 20~25Mpa - - - In development

Applicable resin to TRI System※Used Material:AI

classi cation PBT PPS PA PPA TPE TPU PCT PEEK PP
Bonding
properties
